內燃機車增壓器振動測試儀  型:H706D

1.1主要特點/性能描述

能夠測量多種參數：（測加速度、測速度、測位移、測各種波形、超過10小時的長波形），是監控儀器。

1.2 主要技術指標：

•測量量程，頻程和頻響誤差：

•     加速度Acc：0.1 to 199.9 m/s2 10Hz~1000Hz

•     速度VEL：0.1 to 199.9 mm/s 10Hz~1000Hz

•     位移dISP：1 to 2000 µm 10 Hz~500Hz

•精度： 5  2個字

•內存容量：32MB RAM/256MB Flash存儲（可擴展最大支持32G）

•顯示屏幕：支持觸摸輸入，分辯率：320×240彩色3.5英寸QVGA顯示屏，TFT-LCD、65K色

•外部接口：USB接口（1個USB Slave B 型接口）擴展插槽：SD卡存儲接口（最大支持32G）

•數據存儲：200萬組雙通道振動振值  或  超過6萬個1024點波形 或連續5天不間斷的長波形

•頻譜分析：400線

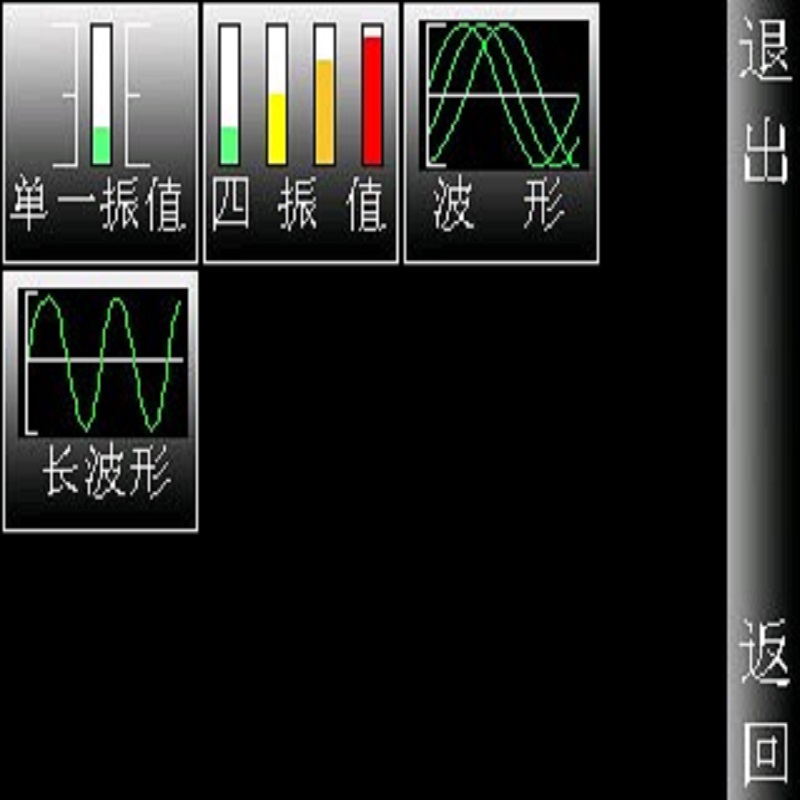

1.單一振值：用于測量雙通道單一振值【加速度、速度、位移】

2.四振值：用于同時測量雙通道加速度、速度、位移。

3.波形：同時測量雙通道加速度、速度、位移、包絡中的一種波形

5.長波形：用于長時間保存連續波形，便于捕捉間歇性故障

在單一振值頁面，點擊要測的振值進行測量切換，比如點擊紅色方框內的區域，都會切換到位移的測量。

在四振值頁面，無需進行切換，雙通道的加速度、速度、位移參數會同時測量并顯示，但是采集速度要比單一振值慢

在波形測量頁面，點擊上圖所示的5個紅色方框區域可以相應的操作

1：切換頻程【100、200、500、1k、5k、10k、20k】

2：切換采樣類型【加速度、速度、位移、包絡】

3：切換分析類型【波形、幅值譜、時域診斷、功率譜、對數譜、倒頻譜】

4：譜峰列表顯示\關閉開關【點擊一次顯示，再點擊一次關閉】

5：保存波形【點擊一次保存一次波形】

長波形頁面會先轉入設置頁面，設置一種采樣類型【加速度、速度、位移、包絡】再選擇是否保存【默認是不保存】，然后點開始采集，進入長波形采集狀態
